PVC insulated power cables

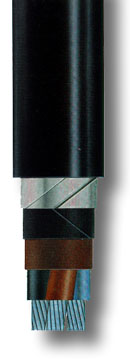

Steel tape armoured PVC insulated and PVC sheathed power cable

Nominal voltage: 0.6/1 kV
Test voltage: 3.5 kV

Type: PP 41 and PP 41-A
Standard: JUS N.C5.220

Construction:

Conductor: Soft annealed solid or stranded copper or aluminium wire.
Insulation: A seamless layer of PVC compound.
Cable Core: Stranded cores covered with unvulcanized rubber layer. The cables with the shaped conductors have the layer made of thermoplastic tapes.

Armouring: A layer of two steel tapes
Sheath: Black extruded PVC tube.

Application: For power distribution in city networks, industrial plants, in locations exposed to mechanical stresses. They are laid in the ground , in cable trenches and outdoors.


SINGLE-CORE *

Number of cores and nominal
area of
conductors		 Thickness of insulation Thickness of steel tapes Thickness of sheath Overall diameter Cable weight
PP 41		 Cable weight
PP 41-A		 Standard length Drum Net weight
of copper		 Net weight
of aluminium
mm2 mm mm mm mm kg/km kg/km m No kg/km kg/km

1 X 25 1,5 2X0,5 1,8 16,0 630 475 1000 12 226 68,6
1 X 35 1,5 2 X 0,5 7 ,8 17,5 760 540 1000 12 316 95,9
1 X 50 1,5 2 X 0,5 2,0 19,5 975 660 1000 14 454 138

1 X 70 1,5 2 X 0,5 2,0 21,0 1220 780 500 12 638 194
1 X 95 1,6 2 X 0,5 2,0 23,0 1525 925 500 12 860 261
1 X 120 1,6 2 X 0,5 2,0 25,0 1795 1050 500 12 1070 325

1 X 150 1,8 2 X 0,5 2,0 27,0 2180 1235 500 14 1360 413
1 X 185 2,0 2 X 0,5 2,0 29,0 2585 1425 500 14 1670 507
1 X 240 2,2 2 X 0,5 2,2 32,5 3230 1710 500 14 2180 661

1 X 300 2,4 2 X 0,5 2,2 35,0 3920 2040 500 16 2700 819
1 X 400 2,6 2 X 0,8 2,4 41,0 5460 2955 500 16 3600 1092
1 X 500 2,8 2 X 0,8 2,4 45,0 6690 3515 500 18 4560 1384

* Only for D.C., for A.C. according to a agreement.



TWO-CORE

Number of cores and nominal
area of
conductors		 Thickness of insulation Thickness of steel tapes Thickness of sheath Overall diameter Cable weight
PP 41		 Cable weight
PP 41-A		 Standard length Drum Net weight
of copper		 Net weight
of aluminium
mm 2 mm mm mm mm kg/km kg/km m No kg/km kg/km

2 X 1,5 0,8 2 X 0,5* 1,8 17,5 570   1000 10 27,1
2 X 2,5 0,9 2 X 0,5* 1,8 17,5 550   1000 12 45,1
2 X 4 1,0 2 X 0,5* 1,8 17,5 590 540 1000 12 72,9 22,1

2 X 6 1,0 2 X 0,5 1,8 18,0 670 595 1000 12 109 33,1
2 X 10 1,0 2 X 0,5 2,0 20,0 850 725 1000 14 182 55,2
2 X 16 1,0 2 X 0,5 2,0 22,0 1060 860 1000 14 290 88,0

2 X 25 1,2 2 X 0,5 2,0 27,0 1600 1300 1000 16 461 140
S 2 X 35 1,2 2 X 0,5 2,0 23,0 1325 885 500 12 635 193
S 2 X 50 1,4 2 X 0,5 2,0 26,0 1720 1090 500 12 910 276


THREE-CORE

Number of cores and nominal
area of
conductors		 Thickness of insulation Thickness of steel tapes Thickness of sheath Overall diameter Cable weight
PP 41		 Cable weight
PP 41-A		 Standard length Drum Net weight
of copper		 Net weight
of aluminium
mm 2 mm mm mm mm kg/km kg/km m No kg/km kg/km

3 X 1,5 0,8 2 X 0,5* 1,8 17,5 435   1000 12 40,6
3 X 2,5 0,9 2 X 0,5* 1,8 17,5 525   1000 12 67,5
3X 4 1,0 2 X 0,5* 1,8 17,5 645 570 1000 12 109 33,1

3 X 6 1,0 2 X 0,5 1,8 18,5 750 635 500 10 164 49,8
3 X 10 1,0 2 X 0,5 2,0 21,0 970 780 500 12 272 82,5
3 X 16 1,0 2 X 0,5 2,0 23,0 1235 935 500 12 435 132

3 X 25 1,2 2 X 0,5 2,0 29,0 1880 1400 500 14 691 210
S 3 X 35 1,2 2 X 0,5 2,0 26,0 1780 1120 500 12 952 289
S 3 X 50 1,4 2 X 0,5 2,0 29,0 2375 1430 500 14 1360 413

S 3 X 70 1,4 2 X 0,5 2,2 32,0 3075 1750 500 14 1905 578
S 3 X 95 1,6 2 X 0,8 2,2 38,0 4410 2610 500 18 2585 784
S 3 X 120 1,6 2 X 0,8 2,4 41,0 5290 3020 500 16 3265 991

S 3 X 150 1,8 2 X 0,8 2,4 45,0 6345 3505 250 14 4080 1238
S 3 X 185 2,0 2 X 0,8 2,6 49,0 7700 4200 250 16 5030 1526
S 3 X 240 2,2 2 X 0,8 2,8 55,0 9650 5100 250 16 6530 1981

S 3 X 300 2,4 2 X 0,8 3,0 61,0 11800 6100 250 18 8180 2482
S 3 X 400 2,6 2 X 1,0 3,4 70,0 15750 8200 250 22 10850 3292


FOUR-CORE

Number of cores and nominal
area of
conductors		 Thickness of insulation Thickness of steel tapes Thickness of sheath Overall diameter Cable weight
PP 41		 Cable weight
PP 41-A		 Standard length Drum Net weight
of copper		 Net weight
of aluminium
mm 2 mm mm mm mm kg/km kg/km m No kg/km kg/km

4 X 1,5 0,8 2 X 0.5* 1,8 17,5 600 - 1000 12 54,4 -
4 X 2,5 0,9 2 X 0,5* 1,8 17,5 620 - 1000 12 90,2 -
4 X 4 1,0 2 X 0,5 1,8 19,0 730 630 1000 14 146 44,3

4 X 6 1,0 2 X 0,5 2,0 20,5 875 725 1000 14 219 66,4
4 X 10 1,0 2 X 0,5 2,0 22,5 1 125 870 1000 14 364 110
4 X 16 1,0 2 X 0,5 2,0 25,5 1530 1130 1000 16 579 176

4 X 25 1,2 2 X 0,5 2,2 31,0 2260 1620 1000 18 921 279
S 4 X 35 1,2 2 X 0,5 2,0 28,5 2260 1375 1000 16 1270 385
S 4 X 50 1,4 2 X 0,5 2,2 33,5 3100 1835 1000 18 1818 552

S 4 X 70 1,4 2 X 0,8 2,2 39,0 4410 2640 1000 20 2540 771
S 4 X 95 1,6 2 X 0,8 2,4 44,0 5690 3290 1000 24 3450 1047
S 4 X 120 1,6 2 X 0,8 2,6 46,0 6810 3775 1000 24 4360 1323

S 4 X 150 1,8 2 X 0,8 2,8 52,0 8350 4535 500 20 5480 1663
S 4 X 185 2,0 2 X 0,8 3,0 58,0 10120 5420 500 24 6750 2048
S 4 X 240 2,2 2 X 1,0 3,2 66,0 13140 7080 500 24 8700 2640

S 4 X 300 2,4 2 X 1,0 3,4 72,0 16000 8440 400 24 10850 3292
S 4 X 400 2,6 2 X 1,0 3,8 81,0 20600 10500 300 24 14520 4405


FOUR-CORE WITH REDUCED NEUTRAL CONDUCTOR

Number of cores and nominal
area of
conductors		 Thickness of insulation Thickness of steel tapes Thickness of sheath Overall diameter Cable weight
PP 41		 Cable weight
PP 41-A		 Standard length Drum Net weight
of copper		 Net weight
of aluminium
mm 2 mm mm mm mm kg/km kg/km m No kg/km kg/km

3 X 25 + 16 1,2 2 X 0,5 2,2 31,0 2150 1570 1000 18 836 254
S 3 X 35 + 16 1,2 2 X 0,5 2,0 29,0 2065 1300 1000 16 1099 333
S 3 X 50 + 25 1,4 2 X 0,5 2,2 33,0 2795 1690 1000 18 1587 481

S 3 X 70 + 35 1,4 2 X 0,5 2,2 37,0 3610 2065 1000 20 2222 674
S 3 X 95 + 50 1,6 2 X 0,8 2,4 42,0 5130 2765 1000 22 3039 922
S 3 X 120 + 70 1,6 2 X 0,8 2,4 44,0 6130 3155 1000 24 3900 1183

S 3 X 150 + 70 1,8 2 X 0,8 2,6 49,0 7320 4040 500 20 4715 1431
S 3 X 185 + 95 2,0 2 X 0,8 2,8 56,0 8980 4875 500 22 5895 1789
S 3 X 240 + 120 2,2 2 X 0,8 3,2 63,0 11350 6045 500 24 7620 2312

S 3 X 300 + 150 2,4 2 X 1,0 3,4 70,0 14350 7705 400 24 9540 2894
S 3 X 400 + 185 2,6 2 X 1,0 3,8 78,0 18250 9530 400 24 12530 3802
