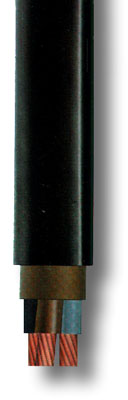

PVC insulated power cables

PVC insulated and PVC sheathed power cables

Nominal voltage: 0.6/1 kV
Test voltage: 3.5 kV
Type: PP 00 and PP 00-A
Standard: JUS N.C5.220

Construction:
Conductor: Soft annealed solid or stranded copper or aluminium wire.
Insulation: A seamless layer of PVC compound.
Cable Core: Stranded cores covered with unvulcanized rubber layer. The cables with the shaped conductors have the layer made of thermoplastic tapes.
Sheath: Black extruded PVC tube.

Application: For power distribution in city networks, industrial plants, thermo-power and hydro- power stations. They are laid in cable trenches, indoors, in the ground when having the additional protection.


SINGLE-CORE

Number of cores and nominal
area of
conductors		 Thickness of insulation Thickness of sheath Overall diameter Cable weight
PP 00		 Cable weight
PP 00-A		 Standard length Drum Net weight
of copper		 Net weight
of aluminium
mm 2 mm mm mm kg/km kg/km m No kg/km kg/km

1 X 1,5 1,5 1,6 7,5 85   1000 7 13,3
1 X 2,5 1,5 1,6 8,0 100   1000 7 22,1
1 X 4 1,5 1,6 8,5 120 95 1000 8 35,7 10,8

1 X 6 1,5 1,6 9,0 145 110 1000 8 53,6 16,3
1 X 10 1,5 1,6 10,0 195 135 1000 9 89,1 27,0
1 X 16 1,5 1,6 1 1,0 260 160 1000 9 142 43,1

1 X 25 1 ,5 1 ,6 ! 3,0 375 220 1000 10 226 68,6
1 X 35 1,5 1,8 14,5 485 265 1000 12 316 95,9
1 X 50 1,5 1,8 16,0 645 330 1000 12 454 138

1 X 70 1,5 1,8 17,5 855 415 1000 12 638 194
1 X 95 1,6 2,0 20,0 1130 535 1000 14 860 261
1 X 120 1,6 2,0 21,5 1370 625 1000 14 1070 325

1 X 150 1,8 2,0 23,5 1710 765 1000 14 1360 413
1 X 185 2,0 2,0 26,0 2070 910 1000 16 1670 507
1 X 240 2,2 2,0 29,0 2655 1140 1000 16 2180 661

1 X 300 2,4 2,2 32,0 3290 1410 1000 18 2700 819
1 X 400 2,6 2,2 36,0 4290 1788 1000 20 3600 1092
1 X 500 3,0 2,4 40,0 5430 2260 1000 22 4560 1384


TWO-CORE

Number of cores and nominal
area of
conductors		 Thickness of insulation Thickness of sheath Overall diameter Cable weight
PP 00		 Cable weight
PP 00-A		 Standard length Drum Net weight
of copper		 Net weight
of aluminium
mm 2 mm mm mm kg/km kg/km m No kg/km kg/km

2 X 1,5 0,8 1,8 11,5 185   1000 9 27,1
2 X 2,5 0,9 1,8 12,5 235   1000 10 45,1
2 X 4 1,0 1,8 14,0 305 255 1000 10 72,9 22,1

2 X 6 1,0 1,8 15,0 375 300 1000 12 109 33,1
2 X 10 1,0 1,8 16,5 500 375 1000 12 182 55,2
2 X 16 1,0 1,8 18,5 675 475 1000 12 290 88,0

2 X 25 1,2 2,0 24,0 1125 805 1000 14 461 140
S 2 X 35 1,2 2,0 19,5 930 490 500 12 635 193
S 2X 50 1,4 2,0 22,5 1275 645 500 12 910 276


THREE-CORE

Number of cores and nominal
area of
conductors		 Thickness of insulation Thickness of sheath Overall diameter Cable weight
PP 00		 Cable weight
PP 00-A		 Standard length Drum Net weight
of copper		 Net weight
of aluminium
mm 2 mm mm mm kg/km kg/km m No kg/km kg/km

3 X 1,5 0,8 1,8 12,0 205   1000 9 40,6
3 X 2,5 0,9 1,8 13,0 265   1000 10 67,5
3 X 4 1,0 1,8 14,5 355 280 1000 10 109 33,1

3 X 6 1,0 1,8 15,5 440 325 1000 12 164 49,8
3 X 10 1,0 1,8 17,5 605 415 1000 12 272 82,5
3 X 16 1,0 2,0 19,5 845 545 1000 12 435 132

3 X 25 1,2 2,0 25,5 1380 900 1000 16 691 210
S 3 X 35 1,2 2,0 22,5 1340 680 1000 14 952 289
S 3 X 50 1,4 2,0 27,0 1860 915 1000 16 1360 413

S 3 X 70 1,4 2,0 29,0 2475 1150 1000 16 1905 578
S 3 X 95 1,6 2,2 34,0 3345 1545 1000 18 2585 784
S 3 X 120 1,6 2,2 36,5 4100 1825 500 16 3265 991

S 3 X 150 1,8 2,4 40,5 5105 2270 500 16 4080 1238
S 3 X 185 2,0 2,4 44,5 6250 2750 500 18 5030 1526
S 3 X 240 2,2 2,6 50,0 8035 3490 500 20 6530 1981

S 3 X 300 2,4 3,0 56,5 10050 4350 500 22 8180 2482
S 3 X 400 2,6 3,2 650 13200 5640 500 24 10850 3292


FOUR-CORE

Number of cores and nominal
area of
conductors		 Thickness of insulation Thickness of sheath Overall diameter Cable weight
PP 00		 Cable weight
PP 00-A		 Standard length Drum Net weight
of copper		 Net weight
of aluminium
mm 2 mm mm mm kg/km kg/km m No kg/km kg/km

4 X 1,5 0,8 1,8 12,5 235   1000 10 54,4
4 X 2,5 0,9 1,8 14,0 315   1000 10 90,2
4 X 4 1,0 1,8 15,5 420 320 1000 12 146 44,3

4 X 6 1,0 1,8 17,0 530 380 1000 12 219 66,4
4 X 10 1,0 2,0 19,5 755 500 1000 14 364 1 10
4 X 16 1,0 2,0 22,5 1095 695 1000 14 579 176

4 X 25 1,2 2,0 28,0 1680 1040 1000 16 921 279
S 4 X 35 1,2 2,0 25,5 1760 875 1000 16 1270 385
S 4 X 50 1,4 2,2 31,0 2495 1230 1000 18 1818 552

S 4 X 70 1,4 2,2 34,5 3320 1550 1000 20 2540 771
S 4 X 95 1 ,6 2,2 39,0 4420 2020 1000 20 3450 1047
S 4 X 120 1,6 2,4 41,5 5460 2425 500 16 4360 1323

S 4 X 150 1,8 2,6 47,0 6840 3D25 500 18 5480 1663
S 4 X 185 2,0 2,8 52,5 8420 4310 500 20 6750 2048
S 4 X 240 2,2 3,0 61,0 10770 4710 500 24 8700 2640

S 4 X 300 2,4 3,2 67,5 13350 5800 500 24 10850 3292
S 4 X 400 2,6 3,6 76,0 17650 7540 500 24 14520 4405


FOUR-CORE WITH REDUCED NEUTRAL CONDUCTOR

Number of cores and nominal
area of
conductors		 Thickness of insulation Thickness of sheath Overall diameter Cable weight
PP 00		 Cable weight
PP 00-A		 Standard length Drum Net weight
of copper		 Net weight
of aluminium
mm 2 mm mm mm kg/km kg/km m No kg/km kg/km

3 X 25 + 16 1,2 2,0 27,5 1600 1020 1000 16 836 254
S 3 X 35 + 16 1,2 2,0 24,5 1565 800 1000 16 1099 333
S 3 X 50 + 25 1,4 2,2 30,0 2220 1115 1000 16 1587 481

S 3 X 70 + 35 1,4 2,2 33,5 2955 1410 1000 18 2222 674
S 3 X 95 + 50 1,6 2,2 37,5 3940 1825 1000 20 3039 922
S 3 X 120 + 70 1,6 2,4 40,0 4910 2195 500 i 6 3900 1183

S 3 X 150 + 70 1,8 2,4 44,5 5920 2640 500 18 4715 1431
S 3 X 185 + 95 2,0 2,8 51,0 7430 3325 500 20 5895 1789
S 3 X 240 + 120 2,2 3,0 59,0 9520 4220 500 24 7620 2312

S 3 X 300 + 150 2,4 3,2 65,0 11800 5160 500 24 9540 2894
S 3 X 400 + 185 2,6 3,6 74,0 15400 668D 400 24 12530 3802
