Provodnici za instalacije u stambenim i javnim zgradama

INSTALACIONI PROVODNIK SA IZOLACIJOM I PLAŠTOM OD PVC MASE

Nazlvni napon do 500 V
Ispltnt napon 2000 V

Tip PP
JUS N.C3.220

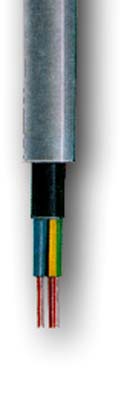

Opis proizvoda

Provodnik: žica ili uže od mekog odžarenog bakra. žila: Provodnik izolovan PVC masom.
Jezgro: žile použene. Međuprostori ispunjeni nevulkanizovanom gumom.
Plašt: Bešavna cev od PVC mase.
Standardne boje žila: Prema JUS N.C0.010 tabela 2.
Plašt je po pravilu sive boje.

Upotreba

U suvim i vlažnim prostorijama iznad i ispod lepa, kao i u slobodnom prostoru.

Najviša dozvoljena temperatura 70° C




Broj žila i nazivni presek provod. Konsirukcija provodnika Najveći spoljašnji prečnik Težina bakra Ukupna težina Standardno pakovanje
  Najmanji broj žica Nazivni prečnik žice       Dužina kalem
mm2   mm mm kg/km kg/km m No.

2 X 1,5 1 1,38 9,8 28 124 50 u
2 X 2,5 1 1,78 11,0 46 169 50 kotur-
2 X 4 1 2,25 12,5 73 230 50 ovima
2 X 6 1 2,76 13,5 108,5 293 50 u
2 X 10 1 3,57 18,0 182 435 50 kotur-

3 X 1,5 1 1,38 10,5 41 145 50 u
3 X 2,5 1 1,78 11,5 68 198 50 kotur-
3 X 4 1 2,25 13,0 109 265 50 ovima
3 X 6 1 2,76 15,0 163 340 50 u kotur-
3 X 10 1 3,57 19,0 272 535 50 ovima

4 X 1,5 1 1,38 11,0 54 168 50 u
4 X 2,5 1 1,78 12,5 91 235 50 kotur
4 X 4 1 2,25 14,5 145 330 50 ovima
4 X 6 1 2,76 16,5 218 457 SO
4 X 10 1 3,59 21,0 364 693 500 12
