Provodnici za instalacije u stambenim i javnim zgradama
MONTAŽNI PROVODNICI SA IZOLACIJOM OD PVC MASE, TEMPERATURNE KLASE 105°C
Nazivni napon 600 V
Ispitni napon: 1500 V
Tip: AVI-PPa
Standard: SNO 6743
(MIL-W-5086 B/7A, AIR 4524 ?FILOTEX 1604? )

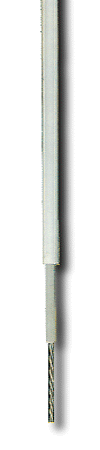

Opis proizvoda:
Provodnik: 1. Savitljiva bakarna kalajisana uzica
Izolacija: 2. Bešavni sloj od PVC mase
Plašt: 4. Poliamid otporan na gorenje
Upotreba:
Za izradu električne instalacije u aviotehnici gde je potrebna otpornost na gorenje,
abraziju i hemijske uticaje.
Temperatura primene: do +105°C.
Nazivni presek |
Konstrukcija (broj žica x prečnik) |
Debljina izolacije |
Debljina plašta |
Spoljašnji prečnik |
Ukupna masa |
Pakovanje |
||||||||||||
min. |
min. |
max. |
||||||||||||||||
AWG |
mm2 |
n x mm fi |
mm |
mm |
mm |
mm |
kg/km |
m |
||||||||||
| -------- | ----- | -------- | -------- | -------- | -------- | ----- | -------- | -------- | ||||||||||
24 |
0,21 |
19 x 0,12 |
0,27 |
0,12 |
1,26 |
1,45 |
3,9 |
50 |
||||||||||
22 |
0,38 |
12 x 0,20 |
0,23 |
0,12 |
1,38 |
1,57 |
5,2 |
50 |
||||||||||
20 |
0,60 |
19 x 0,20 |
0,23 |
0,12 |
1,58 |
1,77 |
7,5 |
50 |
||||||||||
18 |
0,93 |
19 x 0,25 |
0,26 |
0,12 |
1,88 |
2,07 |
11,1 |
50 |
||||||||||
i6 |
1,34 |
19 x 0,30 |
0,28 |
0,12 |
2,18 |
2,40 |
15,9 |
50 |
||||||||||
14 |
1,91 |
27 x 0,30 |
0,33 |
0,12 |
2,58 |
2,80 |
21,5 |
SO |
||||||||||
12 |
3,18 |
45 x 0,30 |
0,48 |
0,12 |
3,38 |
3,80 |
36,6 |
50 |
||||||||||
10 |
5,t5 |
73 x 0,30 |
0,51 |
0,14 |
4,10 |
4,40 |
58,0 |
50 |
||||||||||
8 |
8,98 |
127 x 0,30 |
0,68 |
0,14 |
5,40 |
5,70 |
99,3 |
50 |
