SREDNJENAPONSKI KABLOVI SPECIJALNE KONSTRUKCIJE BEZ HALOGENIH ELEMENATA OTPORNI NA GORENJE XLPE/HFFR 6/10 kV

Vatrootporni beshalogeni energetski kablovi i provodnici

SREDNJENAPONSKI KABLOVI SPECIJALNE KONSTRUKCIJE BEZ HALOGENIH ELEMENATA OTPORNI NA GORENJE

Tip: XLPE/HFFR 6/10 kV

Standard: IEC 502/94

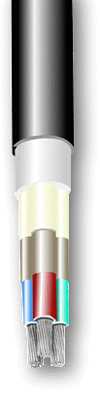

Konstrukcija:

- Provodnik: Bakarni višežični provodnik klase 2
- Izolacija: Umreženi polietilen sa poluprovodnim slojevima ispod i iznad izolacije
- Električna zaštita: Bakarna polutvrda žica i bakarna traka u kontraspirali
- Ispuna: Teško goriva polimerna mešavina bez halogena sa ili bez barijere od mineralnih traka (staklo-liskun)
- Plašt: Polimerna umrežena mešavina tip HM2 prema DIN VDE 0207 Deo 24
- Oznaka: HF - halogen free, FR - fire resistant

Osnovne konstruktivne karakteristike:

Presek	Spoljni prečnik	Težina bakra	Ukupna težina	Pakovanje
No x mm²	mm	kg/km	kg/km	m
3 x 35/16	47	1188	3060	250
3 x 50/16	52	1547	3905	250
3 x 70/16	55	2149	4780	250
3 x 95/16	59	2910	5900	250
3 x 120/16	62	3615	6830	250
3 x 150/25	66	4419	7800	250
3 x 185/25	69	5414	9325	250
3 x 240/25	75	6920	11440	250
3 x 300/25	80	8856	13965	250

Električne karakteristike:

Otpor provodnika	Radna temperatura provodnika	Strujno opterećenje	Ispitni napon	Naponski nivo
Ohm /km	°C	A	V	kV
VDE 0295	90	VDE 0298 Teil 2	3500	0,6/1

Ovi kablovi u potpunosti zadovoljavaju ispitivanja prema sledećim standardima:
JUS N.C0.075, IEC 332-1, IEC 332-3, IEC 331, NF C 32-070,
NF C 32-072, DIN VDE 0472 Deo 804, DIN VDE 0472 Deo 814
