Kompleti specijalne namene

TERMOSKUPLJAJUĆE SPOJNICE

Proizvodni program

FKS je osvojila proizvodnju kablovskog pribora, namenjenog za brzo i kvalitetno spajanje i završavanje kablova za svetlosno obeležavanje manevarskih površina na aerodromima u instalacijama primarnih i sekundarnih strujnih kola. Danas se većina pribora za spajanje i završavanje aerodromskih kablova izrađuje od toploskupljajućih materijala, ali može biti izrađen i od drugih materijala. Pribor mora biti kvalitetan, lako primenjljiv i pouzdan. Aerodromski kablovi se uglavnom završavaju konektorima, pa se prema tome koristi sledeći pribor:

SKSav6 - SMOLIT KABLOVSKA SPOJNICA

KSTSav 5/1-6 - TOPLOSKUPLJAJUCE KABLOVSKE SPOJNICE

TSK (TSKL) - TOPLOSKUPLJAJUCE KAPE
Smolit kablovska spojnica tipa SKSav6

Smolit kablovska spoujnica se sastoji od dva oklopa izrađenih od polistirol folija. Nakon spajanja provodnika kao i ekrana ako su kablovi ekranizovani, postavi se zaštitni kavez i oklop ispuni sintetičkom smolom. Kada smola očvrsne, formiran je pouzdan, postojan i vodootporan spoj.

Primena:
Ovaj tip spojnice je specijalno namenjen za spajanje ekranizovanih i neekranizovanih visokonaponskih aerodromskih kablova u primarnim strujnim kolima aerodromskih instalacija. Ova spojnica se takođe upotrebljava za popravku oštećenog kabla. Ako je kabl ekranizovan, spojnica obezbeđuje električni kontinuitet ekrana. Uputstvo za montažu o načinu spajanja, proizvođač FKS prilaže uz spojnicu.
Podaci i dimenzije Smolit kablovske spojnice tipa SKSav6 za spajanje aerodromskih primarnih kablova, dati su u tabeli 1 i slici 1.

Type & size Voltage rated V Section mm2 L
mm		 H
mm		 D mmO a
mm		 b
mm		 e
mm		 d1 mmO d2 mmO Resinvolume cm3
Ksav6 5000 6 280 65 55 25 15 150 15 35 505

tabela 1

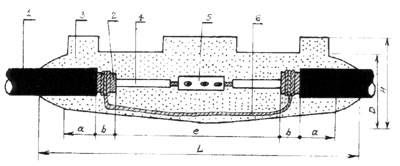

slika 1

1 - ELASTOMERNI PLAŠT 4 - IZOLOVANA ŽILA
2 - BAKARNI EKRAN 5 - SPOJNA ČAURA
3 - IZOL. SMOLA - SMOLIT 6 - BAKARNO UŽE


Toploskupljajuće spojnice tipa KSTSav 5/1-6

Za izradu ovih spojnica upotrebljavaju se toploskupljajuće cevi koje se izrađuju od umreženog polietilena. Prilikom zagrevanja, materijal se skuplja na predhodno određeni prečnik, postižući u jednom koraku potrebnu debljinu izolacije. Toploskupljajuće cevi predstavljaju primarnu izolaciju na mestu spajanja provodnika i koriste se za nastavljanje spoljasnjih plašteva kao i za repariranje ostećenog mesta na plaštu. Primena toploskupljajućih materijala nudi brojne prednosti, što znatno olakšava izradu kablovskih spojnica u svim vremenskim i drugim uslovima, uz istovremenu pouzdanost i kvalitet. Osnovne prednosti toploskupljajućih spojnica su:

- BRZA, POUZDANA I JEFTINA MONTAZA
- KVALITETNO I POUZDANO SPAJANJE
- NISU POTREBNI SPECIJALNI ALATI

Prlmena:
Kablovske spojnice na bazi toploskupljajućih materijala se koriste za pouzdano, brzo i jednostavno spajanje ekranizovanih i neekranizovanih aerodromskih kablova sa izolacijom od ekstrudovanog etilen-propilen elastomera. Prilikom spajanja, nije potrebna izrada konusa na izolaciji, a kabl sa spojnicom se nakon montaže može odmah priključiti na napon. Upotrebom toploskupljajućih cevi sa unutrašnjim premazom lepka kao spoljna žaštita, obezbeđuje se potpuno zaptivanje, pa se toploskupljajuće spojnice mogu direktno polagati u zemlju.
Uputstvo za montažu o načinu spajanja, proizvodač FKS prilaže uz svaki komplet spojnica.

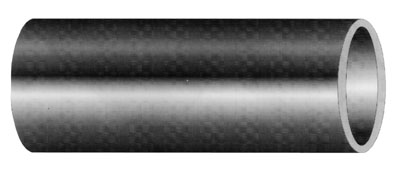

slika 2

Toploskupljajuce cevi sa lepkom isporučuju se na poseban zahtev, tipa TSCL i TSCOL, a date su na slici 2. Konstruktivni elementi i dimenzije toploskupljajućih spojnica za spajanje aerodromskuh rasvetnih visokonaponskih kablova u primarnim strujnim kolima dati su na slikama 3a, 3b i 3c.

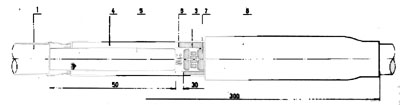

slika 3a

Toploskupljajuća spojnica KSTSav 5/1-6 za primarni aerodromski neekranizovani visokonaponski kabl tipa SEpN 6 mm2 5000 V

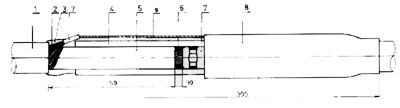

slika 3b

Toploskupljajuća spojnica KSTSav 5/1-6. za primarni aerodromski žicama-ekranizovani visokonaponski kabl SEpN/Z 6 mm2 5000 V

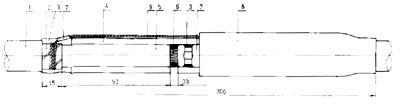

slika 3c

Toploskupljajuća spojnica KSTSav 5/1 -6 za primarni aerodromski trakom-ekranizovani visokonaponski kabl SEpN/Z 6 mm2 5000 V


Toploskupljajuće kape tipa TSK i TSKL

Toploskupljajuće kape su izrađene od umreženog polietilena. Montaža toploskupljajućih kapa je jednostavna i brza. Na unutrašnju površinu kape nanet je specijalnim postupkom termoplastični lepak. Veličinu toploskupljajuće kape treba odabrati prema spoljašnjem prečniku kabla, da bi se kape komotno navukle na krajevima kabla.

Primena:
Koriste se za hermetičko zatvaranje krajeva svih vrsta aerodromskih i drugih kablova. Prilikom zagrevanja, kapa se skuplja pri čemu se lepak topi i utiskuje u sve neravnine na površini kabla. Time se postiže potpuna zaptivenost na pritisak i vlaznost.
Dimenzije i potrebni podaci za izbor toploskupljajuće kape date su u tabeli 2 i slici 4.

Toploskupljajuće kape se isporučuju prema tipu:

TSK - TOPLOSKUPLJAJUĆA KAPA BEZ LEPKA
TSKL - TOPLOSKUPLJAJUĆA KAPA SA TERMO PLASTICNIM LEPKOM

Spoljni prečnik kabla mm O

od - do

Oznaka

Dimenzije (mm)

Pre skupljanja

Posle skupljanja

D

D1

d

L

L1

5 - 9

TSK - 1014

10

4

2.0

33

30

9 - 14

TSK - 17l7

17

7

2.5

60

55

14 - 24

TSK - 28/ 12 TSKL - 28/12

28

12

3.5

90

80

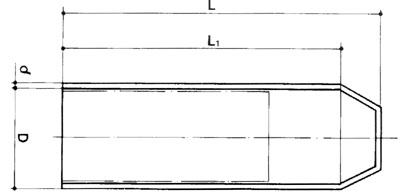

slika 4
